B8 T-összekötő, talp összekötő 30x30 mm, 8-as horonyhoz

Termék leírás

Paraméterek	Értékek
Sorozat:	B8 (Bosch kompatibilis, horony 8)
Anyag:	Alu ötvözet
Felület:	Natúr
Méretek (mm):	A = 30, N = 8, D1 = 14, D2 = 9,3 d1 = 5,5 d2 = 9, T = 15, H = 2
Tömeg (g):	23
Referencia:	3842524476
Egyéb elnevezések:	T connector
Profilok:	Ehhez a profil(ok)hoz alkalmazható B8 30x30 (MRAM01107)

Felhasználás:
A T-csatlakozó két profil stabil, 90°-os csatlakoztatására szolgál. Más szavakkal, a T-csatlakozót a profilcsatlakozások megerősítésére használják.

Rögzítő elemek:
2 x Hex. socket head cap screw M5x16. 1x Hex. socket head cap screw M8x30, 2x T-nut horony 8 M5,

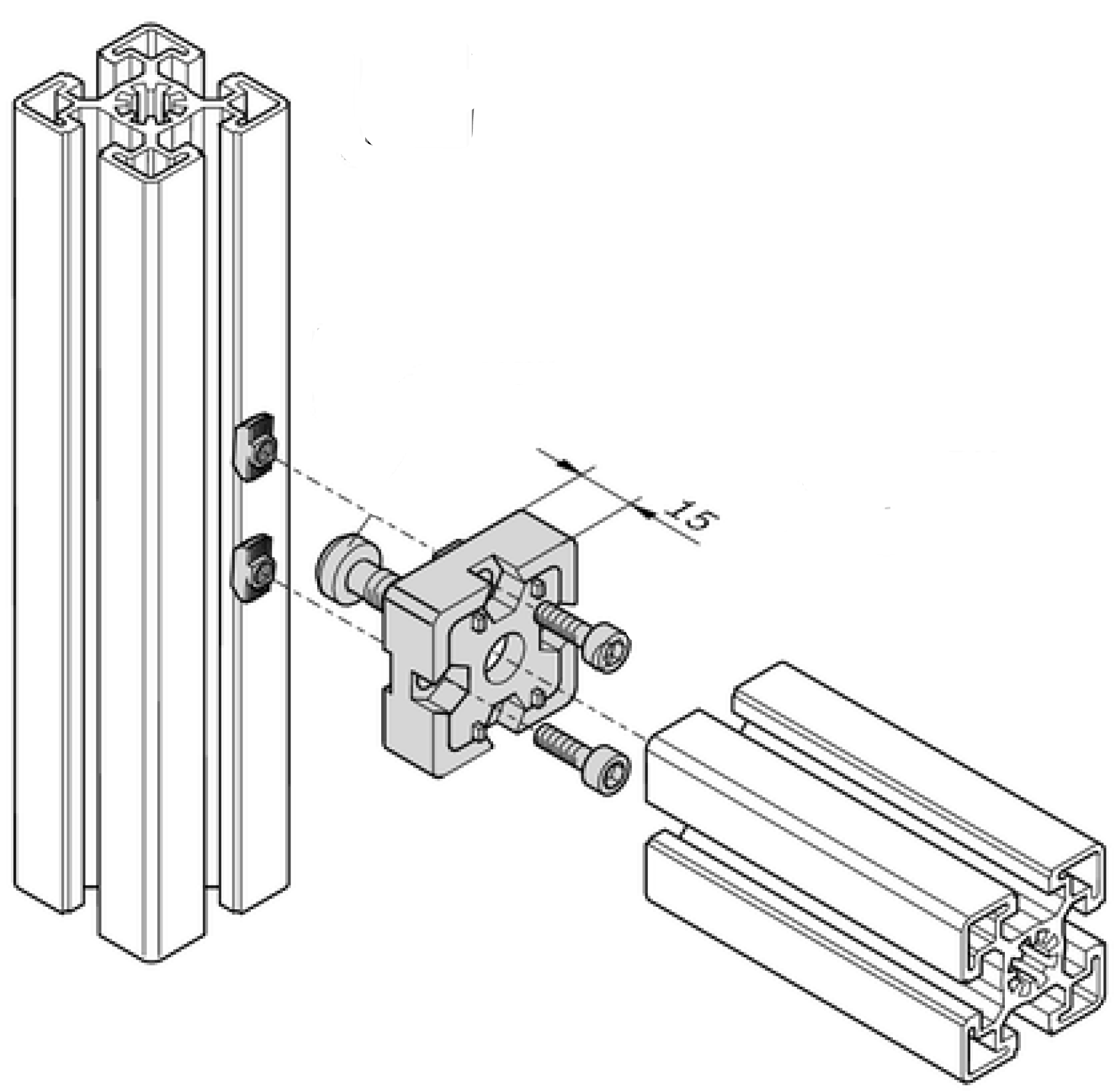

Szerelési instrukciók:
Ezeket a T-csatlakozóket stabil 90°-os csatlakozáshoz használják, kis megmunkálási igénnyel. Egy M8 menetes furatot kell vágni az egyik profil középső furatába, és rögzíteni kell a lemezt a profilhoz. Helyezze a horonyanyákat a másik profilba, és csavarokkal rögzítse a profilhoz rögzített lemezt a megfelelő helyre. Ezen profilokhoz alkalmazható 8 30x30.
