B10 T-összekötő, talp összekötő 40x40 mm, 10-es horonyhoz

Termék leírás

Paraméterek	Értékek
Sorozat:	B10 (Bosch kompatibilis, 10-es horony)
Anyag:	Alu ötvözet
Felület:	Natúr
Méretek (mm):	A = 40, N = 10 D1 = 20, D2 = 12,5 d1 = 6,5 d2 = 11, T = 14,5 H = 1,5
Tömeg (g):	42,3
Referencia:	3842532195
Egyéb elnevezések:	T connector
Profilok:	Ehhez a profil(ok)hoz alkalmazható B10 40x40 (MRAM01090)

Felhasználás:
A T-csatlakozó két profil stabil, 90°-os csatlakoztatására szolgál.Más szavakkal, a T-csatlakozót a profilcsatlakozások megerősítésére használják.

Rögzítő elemek:
2 x Hex. socket head cap screw M6x20. 1x S12x30, 2x T-nut 10-es horony M6,

Szerelési instrukciók:

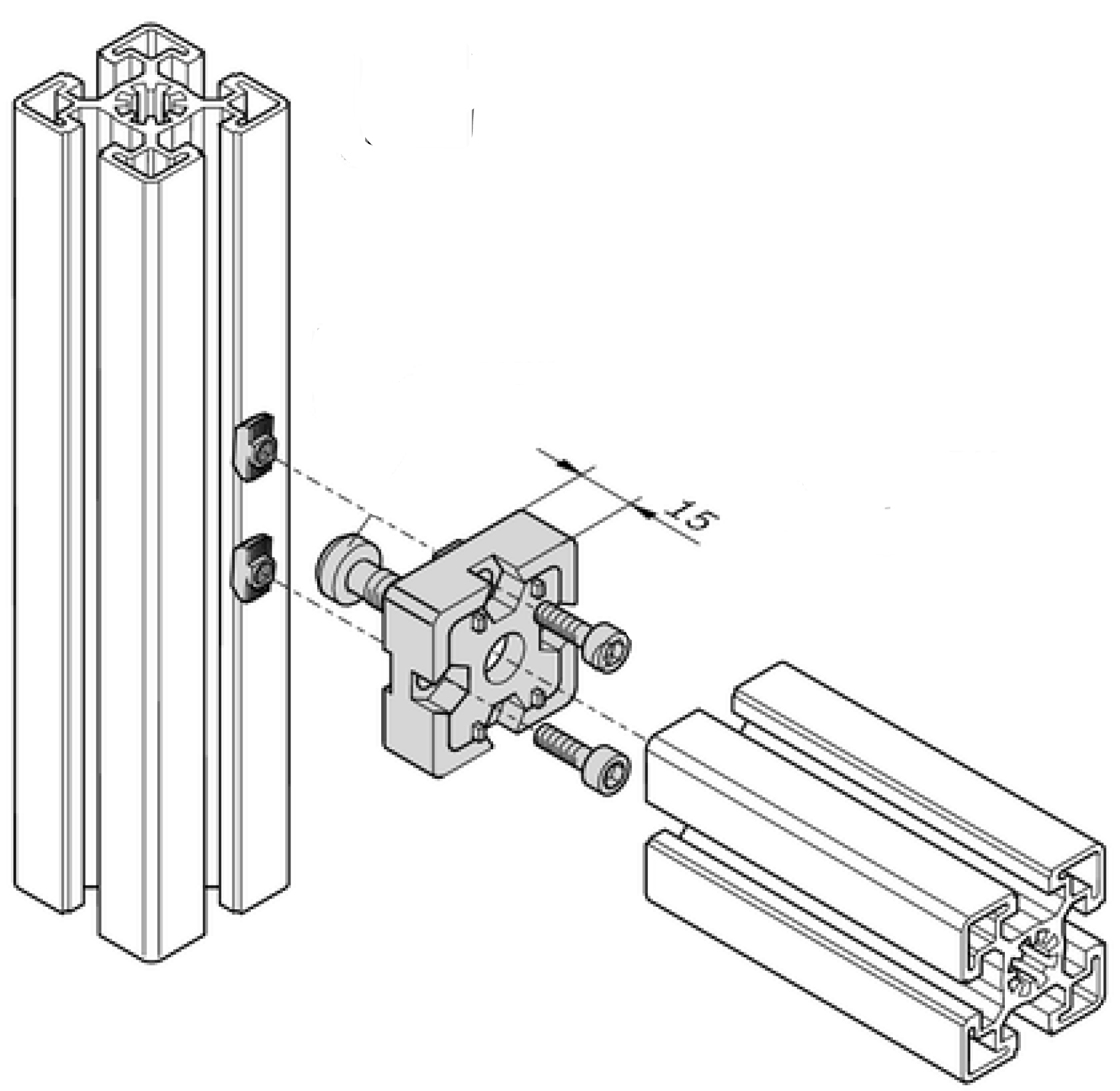

Ezeket a T-csatlakozóket stabil 90°-os csatlakozáshoz használják, kis megmunkálási igénnyel.Az egyik profil középső furatába egy M12 menetes furatot kell vágni, és a lemezt a profilhoz rögzíteni. Helyezze a horonyanyákat a másik profilba, és csavarokkal rögzítse a profilhoz rögzített lemezt a megfelelő helyre. Ezen profilokhoz alkalmazható 10 40x40.
