B10 T-összekötő, talp összekötő 45x45 mm, 10-es horonyhoz
1 194 Ft
(940 Ft + 27% ÁFA)
B10 T-összekötő, talp összekötő 45x45 mm, 10-es horonyhoz
1 194 Ft
(940 Ft + 27% ÁFA)
Cikkszám:
MIDE05913
Szállítási idő:
1-2 munkanap
Műszaki rajz:
Profil méretek:
45x45mm
Horony méretek:
10mm
Saját raktáron
100 db
Raktáron lévő termékeinket 1-2 munkanap alatt kézbesítjük!
Termék leírás
| Paraméterek | Értékek |
| Sorozat: | B10 (Bosch kompatibilis, 10-es horony) |
| Anyag: | Alu ötvözet |
| Felület: | Natúr |
| Méretek (mm): | A = 45, N = 10 D1 = 20, D2 = 12,5 d1 = 6,5 d2 = 11, T = 14,5 H = 1,5 |
| Tömeg (g): | 55 |
| Referencia: | 3842520802 |
| Egyéb elnevezések: | T connector |
| Profilok: | Ehhez a profil(ok)hoz alkalmazható B10 45x45 (MTMS05021) |
Felhasználás:
A T-csatlakozó két profil stabil, 90°-os csatlakoztatására szolgál.Más szavakkal, a T-csatlakozót a profilcsatlakozások megerősítésére használják.
Rögzítő elemek:
2 x Hex. socket head cap screw M6x20. 1x S12x30, 2x T-nut 10-es horony M6,

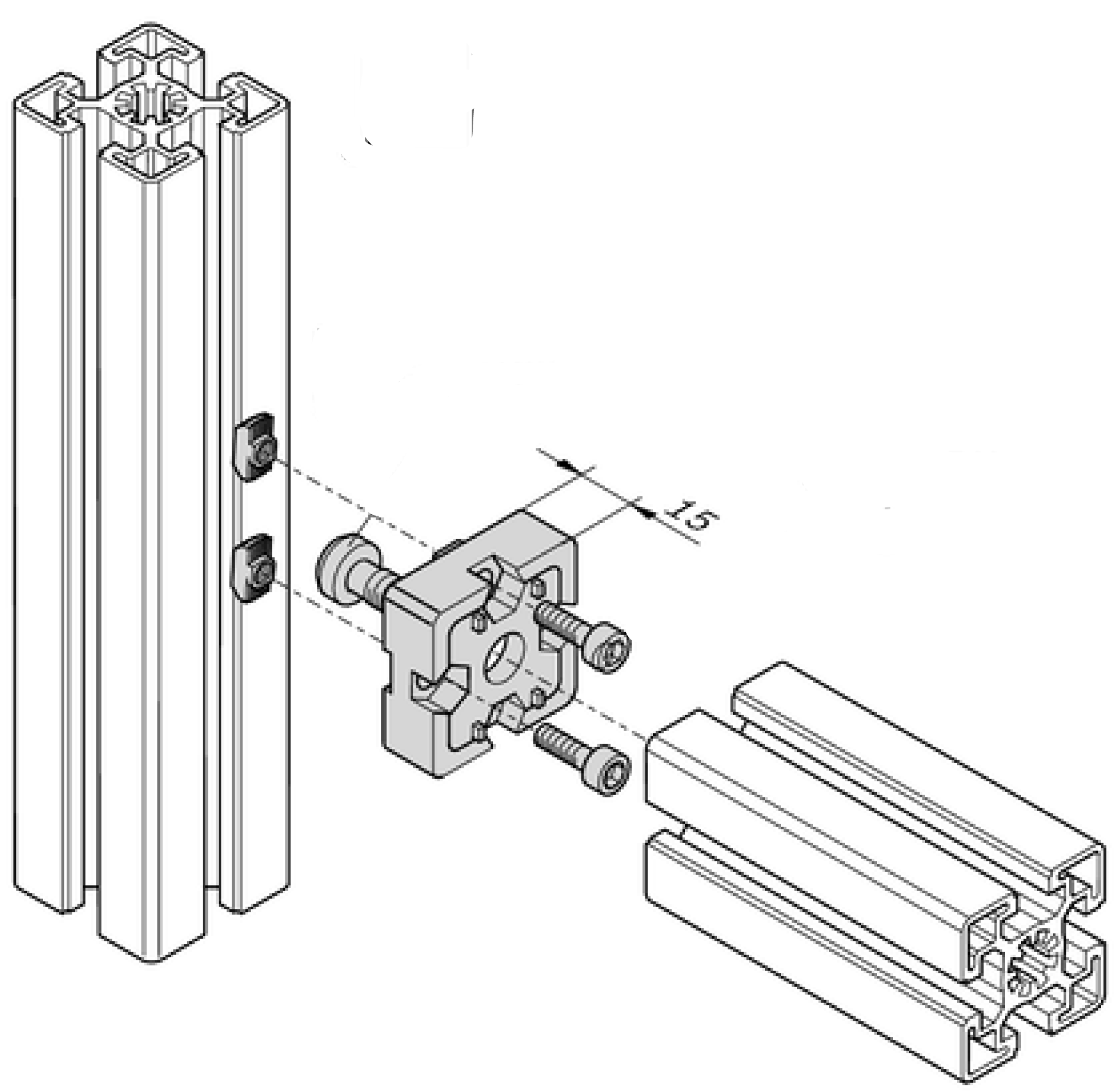

Szerelési instrukciók:
Ezeket a T-csatlakozóket stabil 90°-os csatlakozáshoz használják, kis megmunkálási igénnyel..Az egyik profil középső furatába egy M12 menetes furatot kell vágni, és a lemezt a profilhoz rögzíteni. Helyezze a horonyanyákat a másik profilba, és csavarokkal rögzítse a profilhoz rögzített lemezt a megfelelő helyre. Ezen profilokhoz alkalmazható 10 40x40.
